女人被添全过程久久AV片,被义子侵犯的漂亮人妻中字,国产亚洲精品久久久性色情软件

銷售電話：186-2131-7168
免費咨詢：400-8118-928在線咨詢

發(fā)布日期：2020-08-21 00:00:00　瀏覽次數(shù)：

從普通消費品到耐用消費品，塑料在日常生活中無處不在。為了提高塑料的強度，熱塑性材料通常通過玻纖或者碳纖維增強。面對高載荷下以及高溫低溫工況下的沖擊應力，普通短玻纖材料往往無法匹配，在這種情況下，聚合物開始軟化或變脆，長玻纖增強聚合物應運而生。

那么長玻纖與短玻纖的尺寸差異以及應用優(yōu)勢是什么呢？

尺寸差異

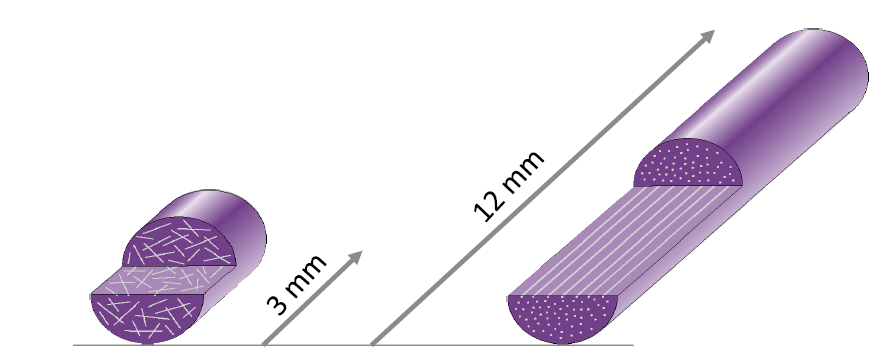

普通玻纖的尼龍粒子：

大小尺寸約為3-4mm，長寬比50-250

長玻纖的尼龍粒子：

大小尺寸約為10-12mm，長寬比＞400

另外，兩種粒子中玻纖的分布也不同。

基礎剛性更優(yōu)

如上圖，PA GF 50 natural (2916)是一款基于PA66合金的50%短玻纖材料， PA LGF 50 natural (5504)是對應的 50%長玻纖材料，從物性的對比上可以看到剛性，強度，模量都有了一定的提升，尤其是缺口沖擊性能得到了質的飛躍。
力學性能更好

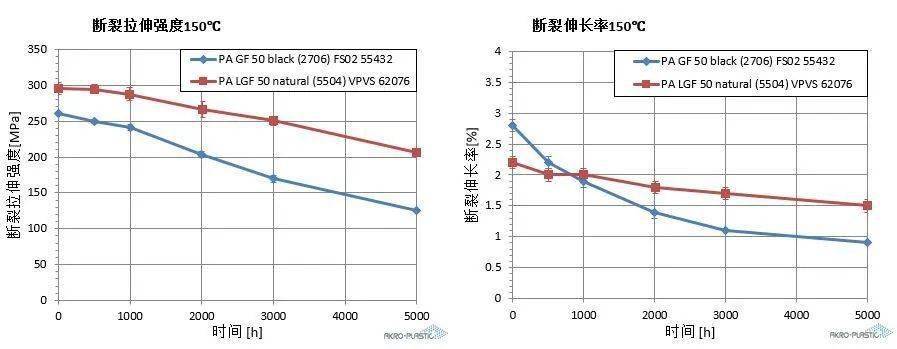

如上圖，在高溫150℃，5000個小時的熱老化后，長玻纖材料的拉伸強度從290Mpa下降到了 210Mpa，而短玻纖的拉伸強度從260Mpa下降到了125Mpa，長玻纖的剛性保持率要優(yōu)于短玻纖，長玻纖抵抗熱老化的能力更強。
更低蠕變

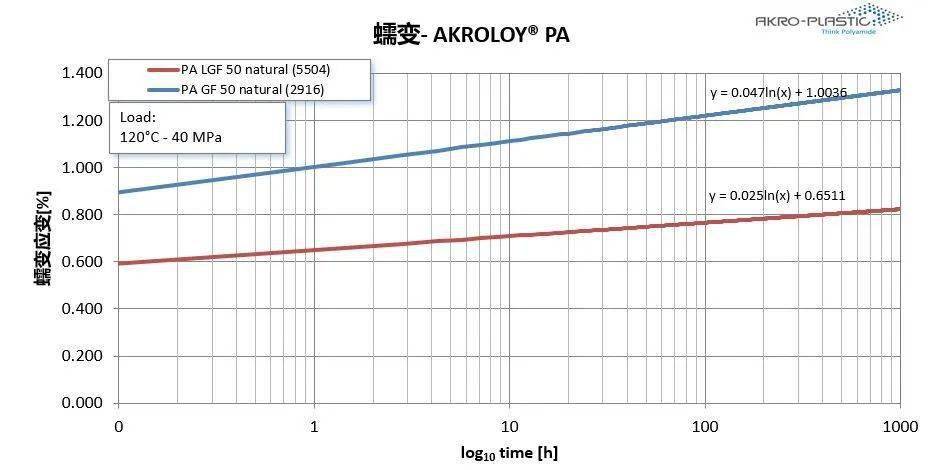

影響蠕變性能的因素有時間，溫度和載荷，在 120℃，40Mpa載荷下，長玻纖的蠕變明顯優(yōu)于短玻纖。這對于有長期靜態(tài)承壓的零件來說，至關重要，當短玻纖無法滿足要求的時候，可以嘗試長玻纖。
抗沖擊

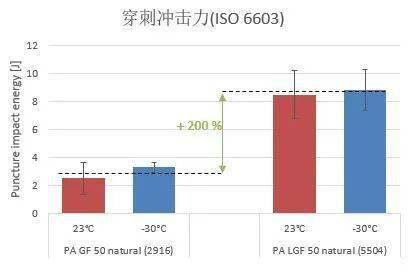

如上圖，在高溫150℃，5000個小時的熱老化后，長玻纖材料的拉伸強度從290Mpa下降到了 210Mpa，而短玻纖的拉伸強度從260Mpa下降到了125Mpa，長玻纖的剛性保持率要優(yōu)于短玻纖，長玻纖抵抗熱老化的能力更強。
各向異性收縮少

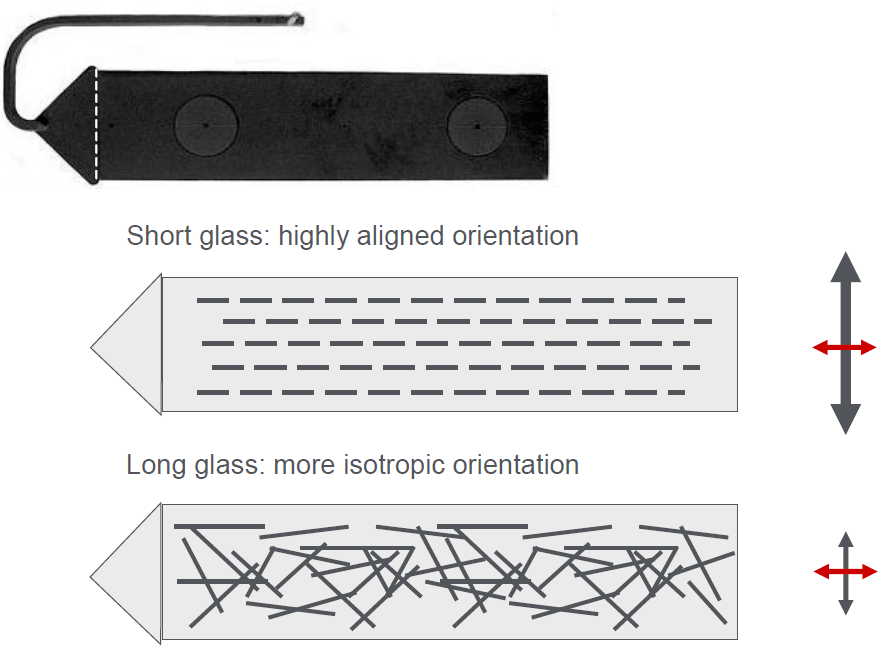

收縮率對零件的尺寸至關重要，短玻纖材料的橫向收縮率要遠高于縱向收縮率，各向異性比較嚴重，導致零件的尺寸難以控制，收縮明顯。而長玻纖材料的橫向和縱向收縮率非常接近，顯示出各向同性，改善了零件翹曲的風險，尺寸更易控制。

本文來源：艾邦高分子

技術服務與產品應用

長玻纖與短玻纖改性尼龍的性能及應用優(yōu)勢對比
