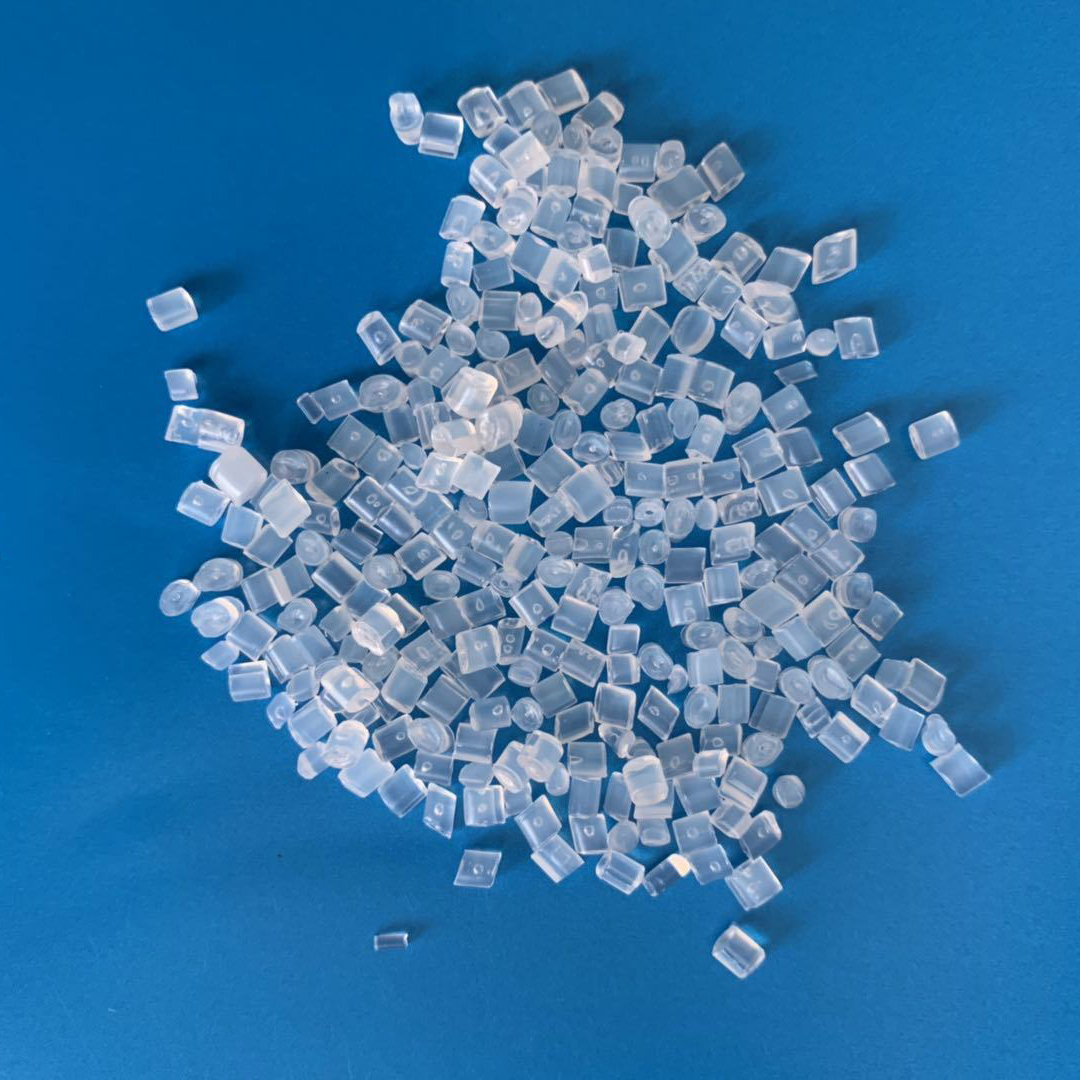

PA6尼龍塑膠原料的主要缺點(diǎn)：
     1、易吸水。吸水性大，飽和水可以達(dá)到3%以上.一定的程度上影響尺寸穩(wěn)定性和電性能，特別是薄壁件增厚影響較大;吸水亦會(huì)大大降低塑料的機(jī)械強(qiáng)度。在選材時(shí)，應(yīng)顧及使用環(huán)境及與別的元件的配合精度的影響。
     纖維增強(qiáng)可降低樹(shù)脂吸水率，使其能在高溫、高濕下工作。尼龍與玻璃纖維親合性十分良好。常用于制作梳子、牙刷、衣鉤、扇骨、網(wǎng)袋繩、水果外包裝袋等等。無(wú)毒性，但不可長(zhǎng)期與酸堿接觸。值得注意的是，加入玻纖后，尼龍的抗拉強(qiáng)度可提高2倍左右，耐溫能力也相應(yīng)得到提高.
     2、耐光性較差。在長(zhǎng)期偏高溫環(huán)境下會(huì)與空氣中的氧發(fā)生氧化作用，開(kāi)始時(shí)顏
     色變褐，繼面破碎開(kāi)裂。
     3、注塑技術(shù)要求較嚴(yán)：微量水分的存在都會(huì)對(duì)成型質(zhì)量造成很大損害;因熱膨脹作用使制品尺寸穩(wěn)定性較難控制;制品中尖角的存在會(huì)導(dǎo)致應(yīng)力集中而降低機(jī)械強(qiáng)度;壁厚如果不均勻會(huì)導(dǎo)致制件的扭曲、變形;制件后加工時(shí)設(shè)備精度要求高。
     4、會(huì)吸收水、醇而溶脹，不耐強(qiáng)酸及氧化劑，不能作耐酸材料使用。

     PA6尼龍塑膠原料的主要優(yōu)點(diǎn)：
     1、機(jī)械強(qiáng)度高，韌性好，有較高的抗拉、抗壓強(qiáng)度。比拉伸強(qiáng)度高于金屬，比壓縮強(qiáng)度與金屬不相上下，但它的剛性不及金屬。抗拉強(qiáng)度接近于屈服強(qiáng)度，比ABS高一倍多。對(duì)沖擊、應(yīng)力振動(dòng)的吸收能力強(qiáng)，沖擊強(qiáng)度比一般塑料高了許多，并優(yōu)于縮醛樹(shù)脂。
      2、耐疲勞性能突出，制件經(jīng)多次反復(fù)屈折仍能保持原有機(jī)械強(qiáng)度。常見(jiàn)的自動(dòng)扶梯扶手、新型的自行車塑料輪圈等周期性疲勞作用極明顯的場(chǎng)合經(jīng)常應(yīng)用PA。
     3、軟化點(diǎn)高，耐熱(如尼龍46等，高結(jié)晶性尼龍的熱變形溫度高，可在150度下長(zhǎng)期使用.PA66經(jīng)過(guò)玻璃纖維增強(qiáng)以后，其熱變形溫度達(dá)到250度以上)。
     4、表面光滑，摩擦系數(shù)小，耐磨。作活動(dòng)機(jī)械構(gòu)件時(shí)有自潤(rùn)滑性，噪聲低，在摩擦作用不太高時(shí)可不加潤(rùn)滑劑使用;如果確實(shí)需要用潤(rùn)滑劑以減輕摩擦或幫助散熱，則水油、油脂等都可選擇。從而，做為傳動(dòng)部件其使用壽命長(zhǎng).
     5、耐腐蝕，十分耐堿和大多數(shù)鹽液，還耐弱酸、機(jī)油、汽油，耐芳烴類化合物和一般溶劑，對(duì)芳香族化合物呈惰性，但不耐強(qiáng)酸和氧化劑。能抵御汽油、油、脂肪、酒精、弱堿等的侵蝕和有很好的抗老化能力。可作潤(rùn)滑油、燃料等的包裝材料。
     6、有自熄性，無(wú)毒，無(wú)臭，耐候性好，對(duì)生物侵蝕呈惰性，有良好的抗菌、抗霉能力。
     7、有優(yōu)良的電氣性能。電絕緣性好，尼龍的體積電阻很高，耐擊穿電壓高，在干燥環(huán)境下，可作工頻絕緣材料，即使在高濕環(huán)境下仍具有較好的電絕緣性。
     8、制件重量輕、易染色、易成型。因有較低的熔融粘度，能快速流動(dòng)。易于充模，充模后凝固點(diǎn)高，能快速定型，故成型周期短，生產(chǎn)效率高。
