改性尼龍工程塑料PA6、PA66、PA11、PA12、PA46、PA610、PA612、PA1010:
    PA工程塑料供應(yīng)和消費(fèi)
    與通用塑料相比，包括PA在內(nèi)的工程塑料生產(chǎn)和消費(fèi)更集中在發(fā)達(dá)國家，美國、歐洲和日本等三大國家和地區(qū)的PA生產(chǎn)能力占世界總生產(chǎn)能力的90％，消費(fèi)占80％。
    PA消費(fèi)結(jié)構(gòu)
    PA具有優(yōu)良的性能，經(jīng)填充、增強(qiáng)、增韌、阻燃等改性后其性能可進(jìn)一步提高，被廣泛用于汽車、電子電氣、包裝、機(jī)械、家具、建材、運(yùn)動(dòng)和休閑用品、生活用品、玩具等行業(yè)。汽車工業(yè)是PA的最大用戶，其次是電子電氣工業(yè)，當(dāng)然各國的消費(fèi)結(jié)構(gòu)不盡相同。

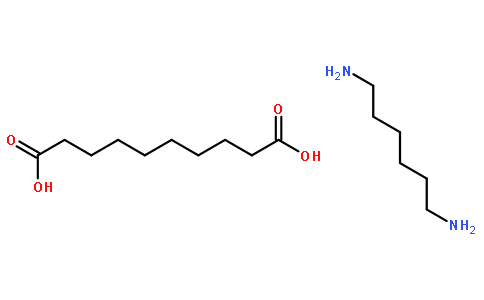

    舉例：尼龍610的加工與后處理
    尼龍610制品的加工與后處理 ： 尼龍610制品的后處理是為了防止和消除制品中的殘留應(yīng)力或因吸濕作用所引起的尺寸變化。后處理方法有熱處理法和調(diào)濕法兩種。1 .熱處理 常用方法在礦物油、甘油、液體石蠟等高沸點(diǎn)液體中，熱處理溫度應(yīng)高于使用溫度10-20℃，處理時(shí)間視制品壁厚而異，厚度在3mm以下為10-15分鐘，厚度為3-6mm時(shí)間為15-30分鐘，經(jīng)熱處理的制品應(yīng)注意緩慢冷卻至室溫，以防止驟冷引起制品中應(yīng)力重新生成。2.調(diào)濕處理 調(diào)濕處理主要是對使用環(huán)境濕度較大的制品而進(jìn)行的，其辦法有兩種：一沸水調(diào)濕法，二醋酸鉀水溶液調(diào)濕法（醋酸鉀與水的比例為1.25:1,沸點(diǎn)121℃）,沸水調(diào)濕法簡便,只要將制品放置在濕度為65%的環(huán)境下,使其達(dá)到平衡吸濕量即可,但時(shí)間較長,而醋酸鉀水溶液調(diào)濕法的處理溫度為80-100醋酸鉀水溶液調(diào)濕法,處理時(shí)間主要取決制品壁厚,當(dāng)壁厚為1.5mm時(shí)約2小時(shí),3mm為8小時(shí),6mm為16-18小時(shí).
